【額定容量】：50-4000kva 【額定電壓】：35kv
【聯結組別編號】：Dyn11，Yyno
用于高層建筑、商業中心、地鐵、機場、車站、工礦企業、鉆井平臺、采油平臺，特別適用于易燃、易爆等防火要求高以及環境惡劣的場所使用 用于電力系統，交通，郵電部門。
全國24小時銷售熱線:13263317831

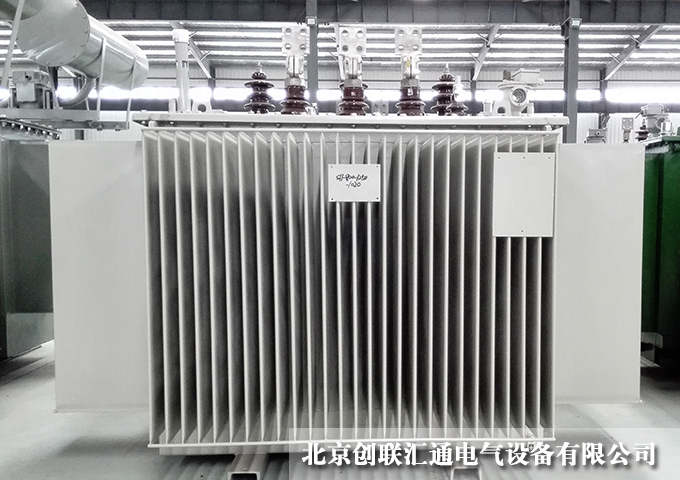

一、產品概述

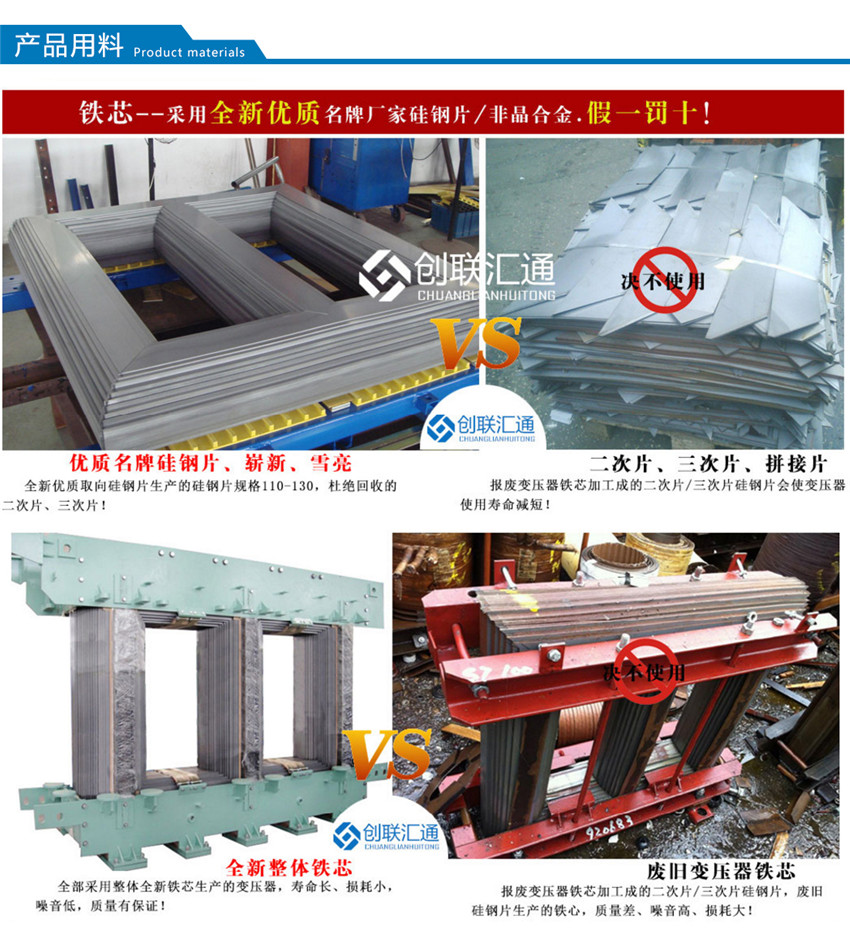

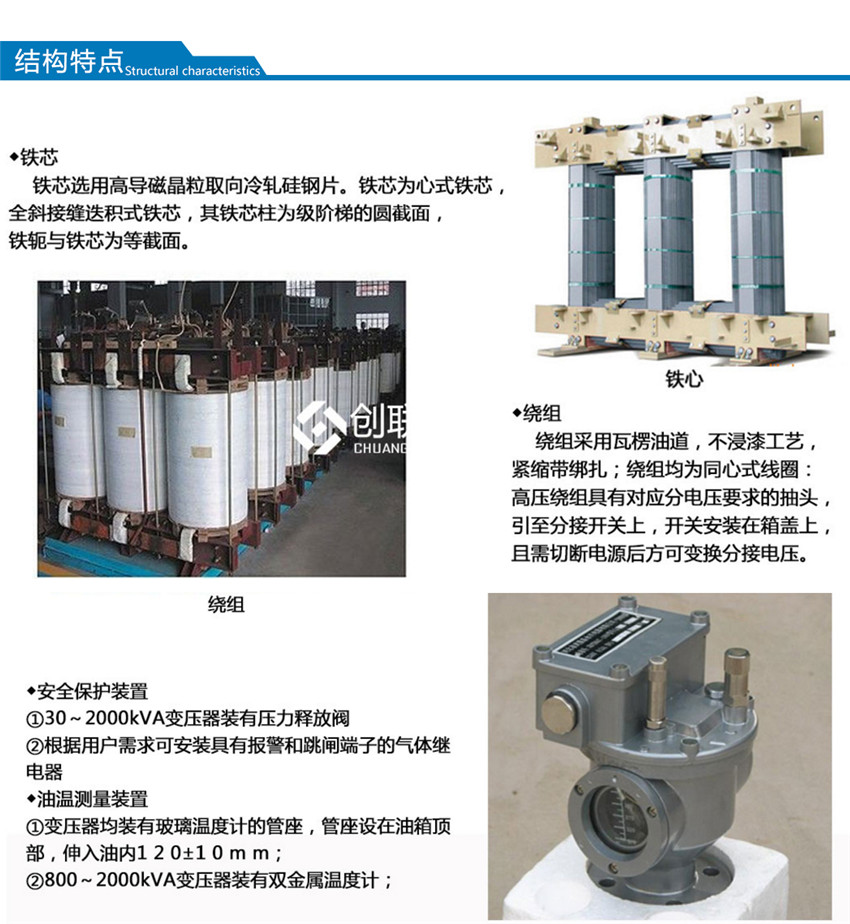

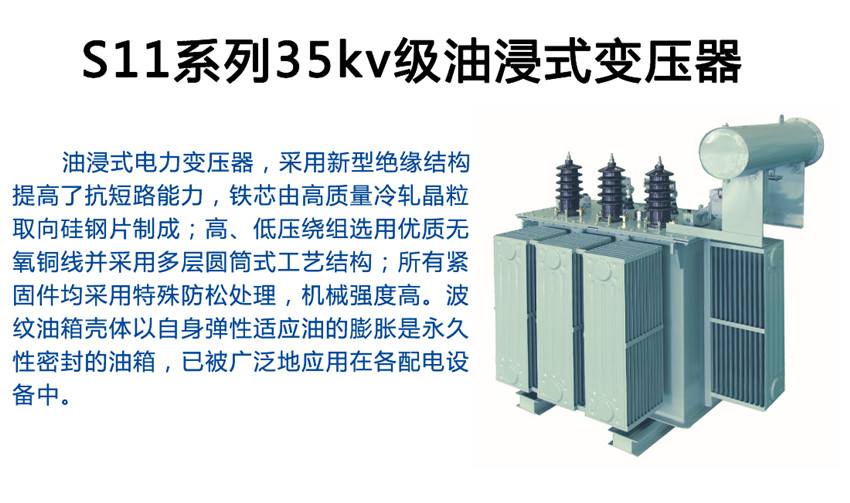

油浸式電力變壓器，采用新型絕緣結構，提高了抗短路能力，鐵芯由高質量冷軋晶粒取向硅鋼片制成；高、低壓繞組選用優質無氧銅線并采用多層圓筒式工藝結構；所有緊固件均采用特殊防松處理，機械強度高。波紋油箱殼體以自身彈性適應油的膨脹是永久性密封的油箱，已被廣泛地應用在各配電設備中。

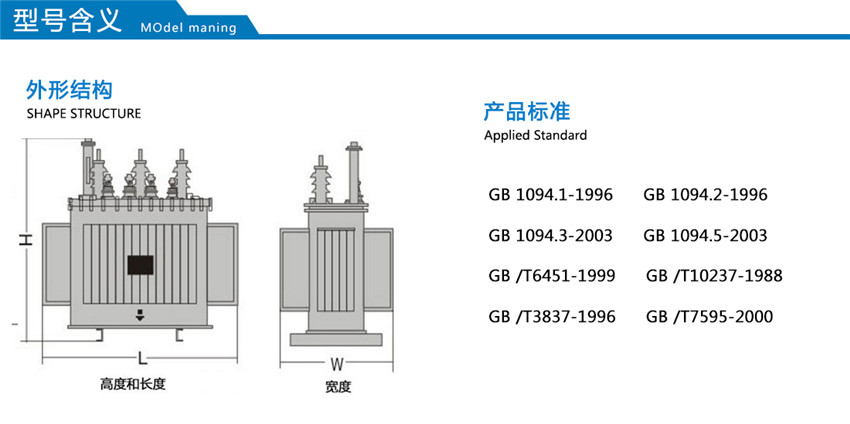

二、執行標準
GB 1094.1-1996 GB 1094.2-1996
GB 1094.3-2003 GB 1094.5-2003
GB /T6451-1999 GB /T10237-1988
GB /T3837-1996 GB /T7595-2000
三、正常使用的條件
1.海拔高度不超過1000m；
2.最高環境溫度+40℃；
3.最高年平均溫度+20℃；
4.最高日平均溫度+30℃；
5.戶外最低氣溫-25℃；
額定容量 (kVA) | 電壓組合(kV） | 聯結 組 標號 | 短路 阻抗 (%) | 損耗(kW) | 空載 電流 (%) | 重量 | 外形尺寸 長(L)×寬(B)×高(H) | 規矩 縱向×橫向 | |||||
高 壓 | 分接 范圍 | 低 壓 | 空 載 | 負 載 | 器 身 重 | 油 重 | 總 重 | ||||||
10 | 11 10.5 10 6.3 6 | ±5% | 0.4 | Yyn0 | 4.0 | 0.07 | 0.33 | 3.0 | 90 | 47 | 175 | 660×430×820 | 400×400 |
20 | 0.10 | 0.46 | 2.7 | 110 | 55 | 220 | 700×450×910 | 400×400 | |||||
30 | 0.13 | 0.60 | 2.1 | 160 | 62 | 280 | 740×460×930 | 400×400 | |||||
50 | 0.17 | 0.87 | 2.0 | 220 | 76 | 365 | 770×500×980 | 400×400 | |||||
63 | 0.20 | 1.04 | 1.90 | 250 | 85 | 395 | 810×560×1000 | 400×400 | |||||
80 | 0.25 | 1.25 | 1.80 | 290 | 96 | 480 | 845×650×1030 | 400×400 | |||||
100 | 0.29 | 1.50 | 1.6 | 325 | 105 | 520 | 870×710×1050 | 400×400 | |||||
125 | 0.34 | 1.80 | 1.5 | 375 | 125 | 625 | 915×720×1070 | 400×400 | |||||
160 | 0.40 | 2.20 | 1.4 | 435 | 140 | 720 | 1205×690×1130 | 550×550 | |||||
200 | 0.48 | 2.60 | 1.3 | 535 | 163 | 855 | 1290×750×1180 | 550×550 | |||||
250 | 0.56 | 3.05 | 1.2 | 610 | 183 | 980 | 1305×760×1250 | 550×550 | |||||
315 | 0.67 | 3.65 | 1.1 | 745 | 210 | 1170 | 1415×850×1285 | 550×550 | |||||
400 | 0.80 | 4.30 | 1.0 | 850 | 237 | 1340 | 1500×900×1320 | 550×550 | |||||
500 | 0.96 | 5.10 | 1.0 | 1000 | 285 | 1590 | 1545×920×1360 | 550×550 | |||||
630 | Yyn0 或 Dyn11 | 4.5 | 1.20 | 6.20 | 0.9 | 1220 | 360 | 1870 | 1680×1020×1375 | 660×660 | |||
800 | 1.40 | 7.50 | 0.8 | 1395 | 406 | 2155 | 1760×1070×1450 | 660×660 | |||||
1000 | 1.70 | 10.30 | 0.7 | 1650 | 490 | 2690 | 1800×1100×1540 | 660×660 | |||||
1250 | 1.95 | 12.80 | 0.6 | 1950 | 550 | 3090 | 1860×1130×1620 | 660×660 | |||||
1600 | 2.40 | 14.50 | 0.6 | 2325 | 615 | 3590 | 2030×1250×1670 | 820×820 | |||||
2000 | 3.00 | 16.50 | 0.5 | 2900 | 870 | 4800 | 2220×1380×1820 | 820×820 | |||||
2500 | 3.30 | 20.00 | 0.4 | 3590 | 985 | 5860 | 2270×1400×2000 | 1070×1070 | |||||
